薄膜式AT气动执行器工作原理

AT气动执行器的结构主要分为薄膜式以及活塞式两种。
我们在各行各业见到的AT气动执行器大多数为薄膜式，这主要是因为薄膜式的特点是结构简单、价格较低廉，当然，其也有不足的地方，那就是输出行程较小。

薄膜式AT气动执行器又可以分有弹簧以及无弹簧两种。其中常用的是有弹簧执行器。下面就以这种有弹簧正作用执行器为例说明其工作原理。

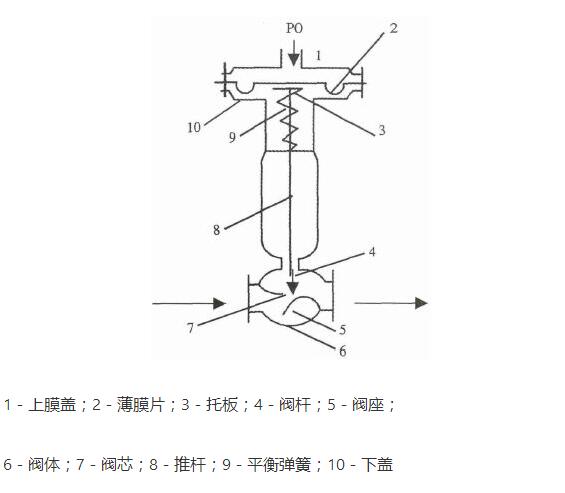

气动薄膜执行器结构图

AT气动执行器薄膜结构图

如上图所示：当信号压力通过上膜盖1和薄膜片2组成的气室时，在膜片上产生一个推力，使推杆8下移并压缩弹簧9。当弹簧的作用力与信号压力在膜片上产生的推力相平衡时，推杆稳定在一个对应的位置。推杆的位移即执行器的输出，也称行程。
